製品特長

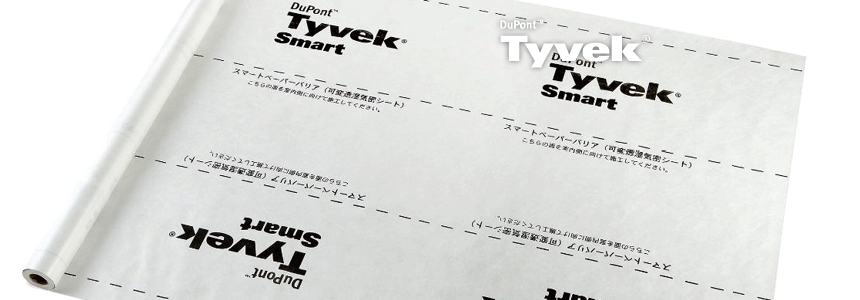

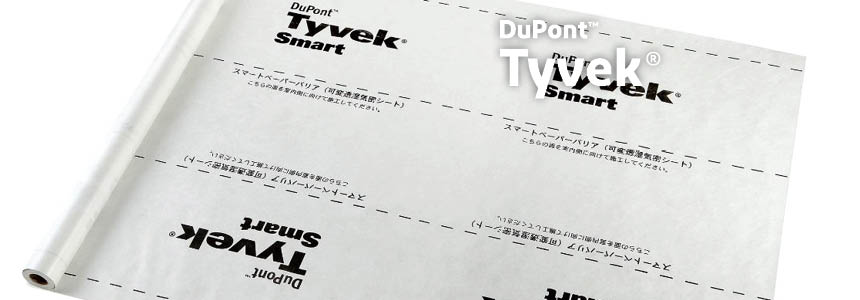

「ザバーン®BF」は製品改良を行い、「タイベック®スマート」へとリニューアルされました。
ヨーロッパでは「スマートベーパーバリア」と呼ばれる、冬は防湿、夏は透湿する可変透湿・気密シートです。

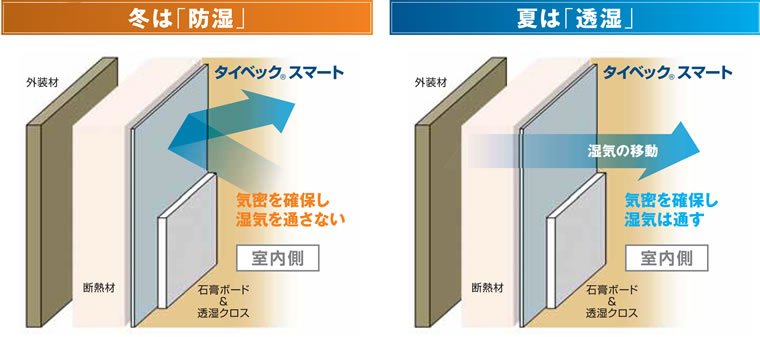

冬は防湿、夏は透湿

年間を通して気密性はしっかりと確保しながら、壁体内の湿度条件に応じて、透湿性が変化する特殊な気密シートです。

優れた経年耐久性

透湿防水シートとして、30年以上の実績を誇るタイベック®を基材として使用しています。

抜群の強度

従来製品に比べ2倍以上の引張強度を有し、タッカー穴の広がりも少なく、よりいっそう長期的な気密性を確保しやすい製品です。

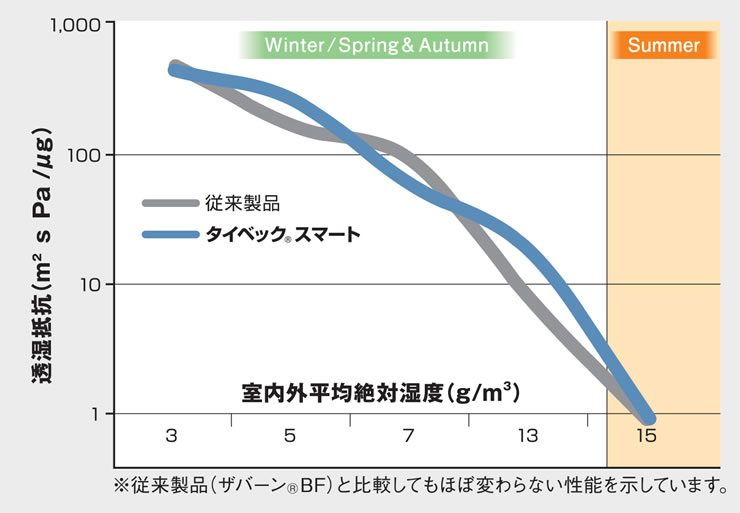

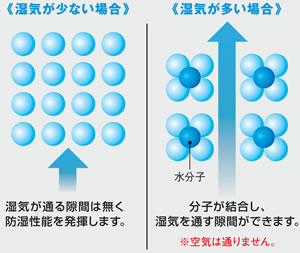

絶対湿度毎の透湿抵抗値

タイベック®スマートは、湿度条件に応じて変化する特殊樹脂をデュポン™タイベック®にコーティングしています。
この特殊な機能により、夏の高温多湿条件においては、透湿抵抗が低下し壁体内の湿気を室内側へ放出することが可能になります。

※シート内側及び外側の平均温湿度が23℃75%になる場合の内外平均絶対湿度は15.4g/㎥となります。この程度の湿度条件において、十分な透湿性を発揮することでカビや結露を抑制することが可能になると考えられます。

スマートベーパーバリアの必要性

これからの高気密高断熱住宅では温暖地でも気密シート施工が必要です。
しかし、通常の防湿気密シートの場合、夏型結露の心配があります。

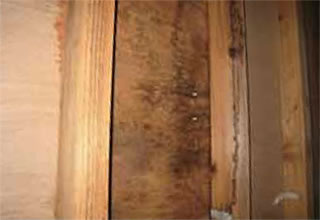

寒冷地でも木材の初期含水率が高い場合は、夏場のムレによるカビの心配があります。
そこで開発されたのがスマートベーパーバリアです。

■夏型結露やカビの主な原因

1. 室内外の温度勾配(水蒸気移動)
2. 温度上昇による構造材の蒸し返し

夏は、温度勾配によって、湿気は室内側へ移動する傾向がありますが、通常の防湿気密シート(PEシート)が施工されている場合、断熱材とPEシート間の湿度は、極めて高くなる恐れがあります。とりわけ新築直後の構造体や基礎コンクリートから放出される湿気は多く、壁体内の湿度は高くなり、リスクは更に高まります。

また、通気層工法を伴わない壁体や屋根断熱構造の場合は、特に初期含水を放散できす、通常の防湿気密シートにより、湿気を壁体内に封じ込めてしまう可能性があります。

スマートベーパーバリアは気密性を保ちつつ、高湿度環境下では、湿気を通し夏型結露やカビ発生抑制効果を発揮します。

■夏型結露のメカニズム

参考文献
本間義規:通気層内の放射伝熱および通気風量を考慮した断熱壁体の熱水分同時移動解析.日本建築学会大会学術講演梗慨集, 301-302, 2012年9月

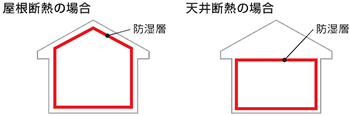

施工に関する基本的な考え方

建物全体の気密性や結露防止性を保つために、断熱材の内側で、切れ目なく連続した状態でシートを施工することが基本です。

製品詳細

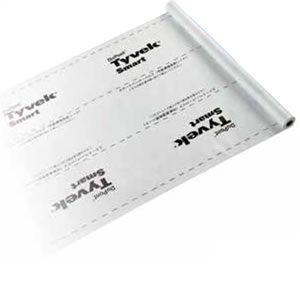

タイベック®スマート規格

タイベック®スマート規格
製品 サイズ
タイベック®スマート 幅1.5m×長さ30m巻

タイベック®スマート物性表

初期性能

項目 測定値 JISA6930規格値 試験方法(準拠)
引張強度(N/5cm) 378 - JIS-L1096
376
引張伸度(%) 17 - JIS-L1096
20
つづら針保持強さ(N) 47 15以上 JIS A6111
43
透湿抵抗
(m2・s・Pa/μg)
0.154 0.144以上 JIS A1324
※ 23℃/ 50%RH
(カップ内 0%RH)
発火性 発火は認められなかった 発火しないこと JIS A6930
目付け
(sec/m2)
92 - JIS-L1096
厚み
(mm)
0.21 - JIS-L1096
漏気性 漏気なし - JIS P8117(B法)

耐久性

項目 測定値 JIS規格値
加熱処理後の縦方向
引張切断伸び残率(%)
64 50以上 JIS A6930
アルカリ処理後の縦方向
引張切断伸び残率(%)
100 80以上 JIS A6930

施工方法

STEP

1

柱、間柱等の下地が濡れている場合、十分に乾燥させてから施工を開始します。

柱、間柱等の下地が濡れている場合、十分に乾燥させてから施工を開始します。

STEP

2

タイベック®スマートの印刷面を室内側に向け、たるみやしわがないように施工します。縦張り、横張り共に施工することが可能です。

STEP

3

タッカー釘は200~300mm程度の間隔を目安として下地材に打ち込みます。気密テープは幅50mm以上を推奨します。

タッカー釘は200~300mm程度の間隔を目安として下地材に打ち込みます。気密テープは幅50mm以上を推奨します。

STEP

4

継ぎ目は30mm以上重ね、下地材がある箇所で固定します。

STEP

5

下地材のある箇所で十分な重ねをとることができない場合は、気密テープ等で固定します。尚、横張りの場合、上下方向の重ね部では下地材がないため、気密テープでしっかりと気密を確保してください。

STEP

6

タッカー釘等で強く打ち込んだ場合、タイベック®スマートが破れる恐れがあります。万が一破れた場合、気密テープ等を用いて補修します。大きな破れの場合、タイベック®スマートで張りなおします。

床と壁との取り合い部分の施工方法

STEP

1

壁に施工するデュポン™タイベック®スマートを床下地合板に30mm以上折り返し、気密テープで固定します。

壁に施工するデュポン™タイベック®スマートを床下地合板に30mm以上折り返し、気密テープで固定します。

天井(または屋根)と壁との取り合い部分の施工方法

STEP

1

壁に施工するタイベック®スマートは胴差または桁、梁まで張りあげ、端部を気密テープ等で固定します。

壁に施工するタイベック®スマートは胴差または桁、梁まで張りあげ、端部を気密テープ等で固定します。

STEP

2

天井にタイベック®スマートを張り、壁に30mm以上折り返し、気密テープで固定します。

<ご注意点>
・透湿性のある内装材の使用を推奨します。
・湿式工法の浴室には使用しないでください。
・特に浴室や脱衣所の換気は十分に行ってください。冬場に高温多湿になった場合、壁体内に湿気を入れてしまう恐れがあります。
・煙突等の高温になる箇所では、タイベック®スマートが直接触れないようにしてください。
・タイベック®スマートの保管中は高温多湿を避け、施工中は水に濡らさないでください。
・タイベック®スマートは外壁下地用透湿防水シートとして使用できません。
・製品の特性上、カールしていることがございますが、品質に問題ありません。

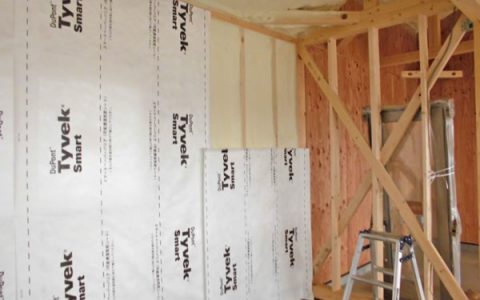

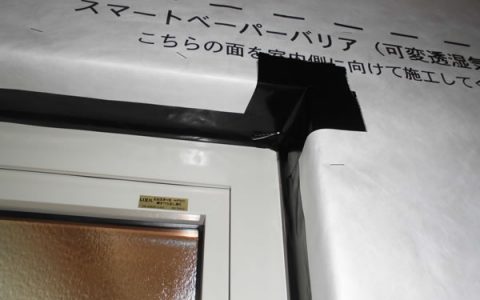

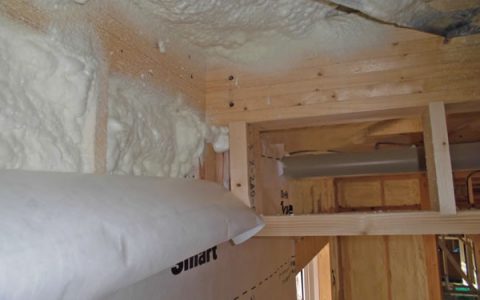

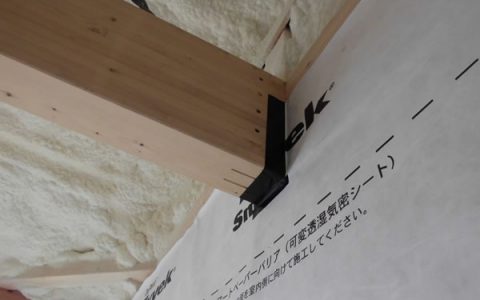

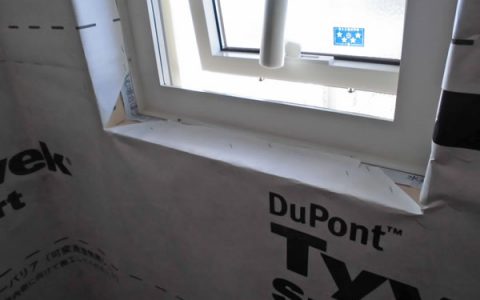

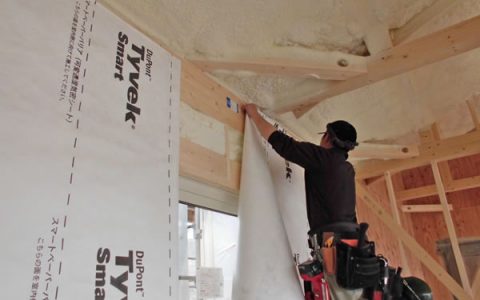

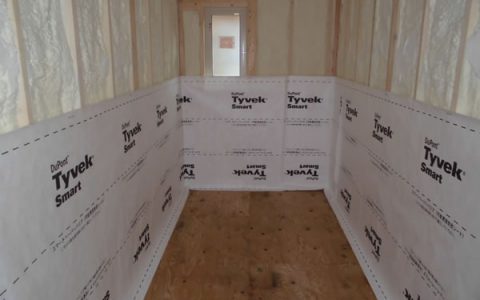

施工事例
