リサイクルエッジング®RecycledEdging®

Vタイプ アルミエッジ100／Lタイプ アルミエッジ50

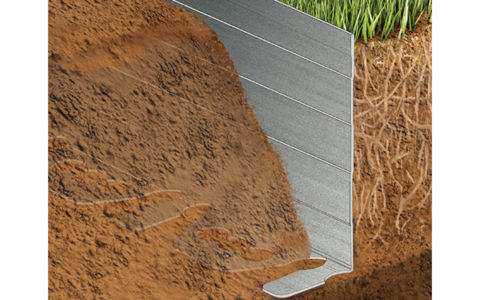

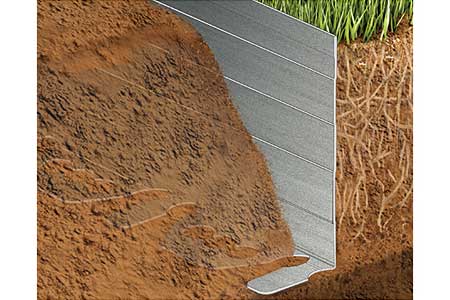

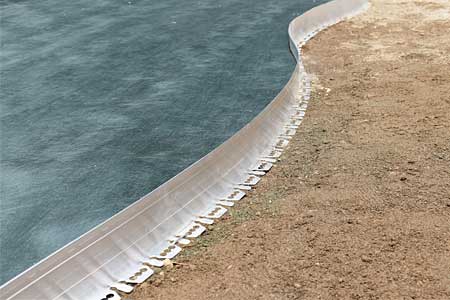

Vタイプ アルミエッジ100（植栽帯／天然芝見切）

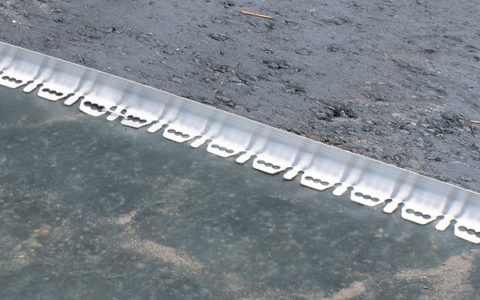

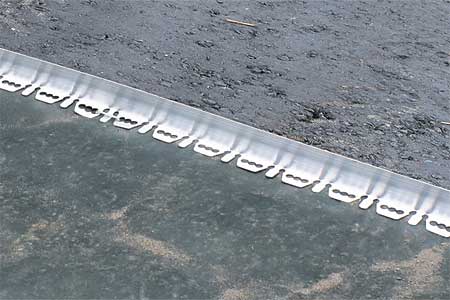

Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド ／アスファルト見切）

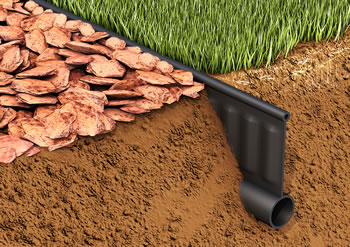

Ｖタイプ プラエッジ100（植栽帯／天然芝見切）

Lタイプ プラエッジ45（ブロック見切）

Qタイプ プラエッジ35（防草シート見切／人工芝見切）

Vタイプ アルミエッジ100（植栽帯／天然芝見切）

Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド ／アスファルト見切）

Vタイプ プラエッジ100（植栽帯／天然芝見切）

Lタイプ プラエッジ45（ブロック見切）

Qタイプ プラエッジ35（防草シート／人工芝見切）

ストレートジョイントセット（Ｖタイプ プラエッジ100用）

エッジアンカー

９０°ジョイントセット（Vタイプ プラエッジ100用／Qタイプ プラエッジ35用）

プラピン大

アルミエッジ100／50　標準施工方法

STEP 1	直線施工の場合 ピンで固定します。
STEP 2	アルミエッジの両端を合わせます。
STEP 3	ステンレス製ジョイント部材3個を、アルミエッジ両端の上からはめ込みます。
STEP 4	曲線施工の場合 チョークでラインを書きます。
STEP 5	ラインに合わせてアルミエッジを手で曲げ、ピンで固定します。
STEP 6	アルミエッジの両端を合わせ、ジョイント部材を上からはめ込みます。

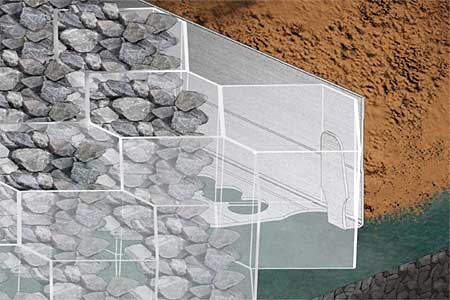

Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド）グランドグリッド™使用施工方法

STEP 1	細いツメを曲げます。 ※ツメは一度曲げた後に戻すと、折れて分離するのでご注意ください。 グランドグリッド™のより詳しい施工法はこちら
STEP 2	ピンで固定します。
STEP 3	アルミエッジの両端を合わせ、ジョイント部材を上からはめ込みます。
STEP 4	曲げた細いツメにグランドグリッド™を引っかけ、伸ばします。 グランドグリッド™は特殊不織布製ハニカム構造の地盤安定材です。 折り畳み式で、拡張するとできる升目によって、砂利をしっかり固定します。
STEP 5	プライヤーで、ツメとグランドグリッド™を挟んで固定します。
STEP 6	グランドグリッド™をピンで固定し、砂利を詰めます。

Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド）使用パター　施工動画

STEP 1	施工方法がYouTubeでご覧いただけます。 動画内で使用している商品の詳細は、下記からご確認いただけます。 〈リアリーターフ®人工芝はこちら〉 〈グリーンビスタ®プロ防草・砂利下シートはこちら〉 〈グランドグリッド™地盤安定材はこちら〉

Ｖタイプ プラエッジ100（植栽帯／天然芝見切）標準施工方法

STEP 1	直線施工の場合 直線施工の場合、水糸で通りを出し、Vタイプ プラエッジ100を付属のピンで固定します。
STEP 2	曲線施工の場合 曲線施工の場合は、ホース等を使用し曲線ラインを印づけます。
STEP 3	印に沿って根切りを行います。
STEP 4	根切り後、ピンで固定して埋め戻します。 施工箇所に水糸等を使用し直線と水平レベルを出し根切りを行います。根切り完了後、Vタイプ プラエッジ100を設置します。直線施工の場合アンカーピンで６０ｃｍピッチ、曲線施工を行う場合は５０ｃｍピッチで固定してください。（曲線施工の場合は、しっかりと固定すること。）固定完了後、土を埋め戻し転圧をかけてください。 ※エッジングをカットする場合は、手ノコ、万能バサミ、カッター等をご使用ください。

Ｖタイプ プラエッジ100接続方法

STEP 1	パターン１ ストレートジョイントセットを使用した接続方法です。
STEP 2	パターン２ 90°ジョイントセットを使用した接続方法です。 〈留意事項〉 ストレートジョイントの差し込む向きによっては、上部に亀裂が入る場合がございますのでご注意ください。

Ｖタイプ プラエッジ100施工動画

STEP 1	リサイクルエッジング®シリーズ Vタイプ プラエッジ100の施工方法がYouTubeでご覧いただけます。

Lタイプ プラエッジ45（ブロック見切）標準施工方法

STEP 1	Lタイプ プラエッジ45の固定場所に墨をつけます。
STEP 2	墨に合せ、Lタイプ プラエッジ45を固定していきます。
STEP 3	川砂を敷きレベルを合わせ、ブロックを敷き並べます。
STEP 4	側面のLタイプ プラエッジ45を固定し施工完了となります。 Lタイプ プラエッジ45を設置し固定を行ないます。固定はアンカーピンを端部両サイドと真ん中に打込んでください。（ジョイント部は３ｃｍ程度離してください。見切材が伸び縮みするため） ブロック見切をすべて固定したら高さ調整の川砂や調整材を１～３ｃｍ程度敷き均しレベルをします。その後、ブロックを見切に沿わせ設置してください。 曲線施工や軟弱地盤で見切材が固定できない場合は、プラピン大（別売）を使用し５０ｃｍ程度で固定してください。 ※エッジングをカットする場合は、手ノコ、万能バサミ、カッター等をご使用ください。

Qタイプ プラエッジ35（防草シート／人工芝見切）標準施工方法

STEP 1	防草シート施工後、見切設置箇所に墨をつけます。
STEP 2	墨に沿ってQタイプ プラエッジ35を固定していきます。
STEP 3	固定後、見切りに沿って防草シートをカットし取除きます。

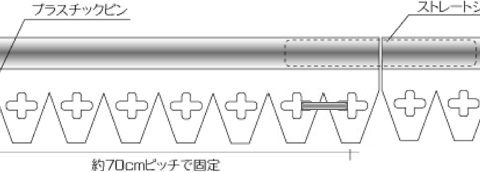

STEP 4	砂利をシートの上に敷き平らに均して施工完了となります。 ザバーン防草シートをエッジング設置場所より大きめにカットし敷設してください。敷設完了後、防草シート見切を設置し付属のコ型止めピンで固定していきます。 （ピン打ち込みは、約７０ｃｍピッチで固定してください。） 接続部はストレートジョイントを差込み連結し固定してください。固定後、大きめにカットした防草シートを見切材の根元にカッターの歯を当てて切断してください。 ※エッジングをカットする場合は、手ノコ、万能バサミ、カッター等をご使用ください。

Qタイプ プラエッジ35、Lタイプ プラエッジ45 施工動画

STEP 1	リサイクルエッジング®シリーズ Qタイプ プラエッジ35、Lタイプ プラエッジ45の施工方法がYouTubeでご覧いただけます。

アルミエッジ100／50

Vタイプ プラエッジ100

Qタイプ プラエッジ35

Lタイプ プラエッジ45

リサイクルエッジング®シリーズ関連部材
