ピン／防草ワッシャー®／固定部材関連Anchor Pins

取扱商品

国土交通省新技術情報提供システム（NETIS）登録商品
防草シートを使用した防草ワッシャー®工法　登録No.TH-080009-VR（旧）設計比較対象技術

商品特徴
商品詳細
施工方法

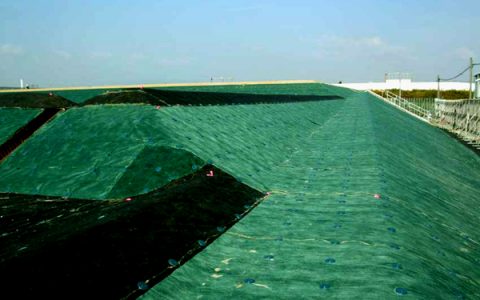

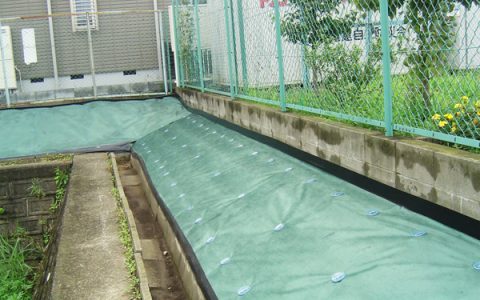

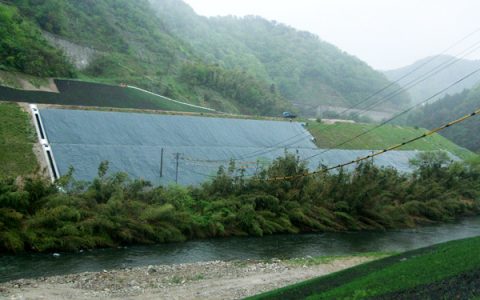

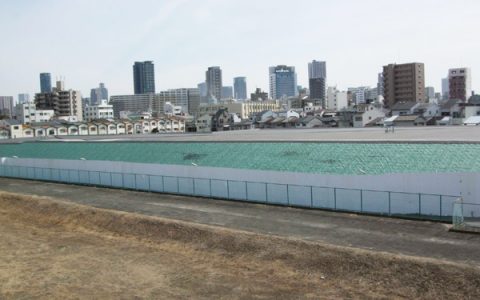

施工事例
FAQ
カタログ

特徴

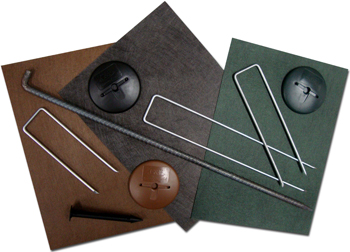

アンカーピンは３種類あり、コ型止めピンとL型止めピンとガンコピン®があります。主に防草シートを固定する際に使用します。
プラピンはプラスチック製の仮止め用ピンとなります。主に防草シートの上に砂利を敷設する際に使用されるピンです。
コ型止めピンは直径４ｍｍの鉄製で、耐久性、耐候性、腐食性を向上させるため亜鉛メッキ処理を施しています。
L型止めピンは直径１０ｍｍの鉄筋で、先端を４面カットし固い地盤での貫通性能を重視したピンです。
それぞれのピンを、土壌環境、施工環境に合わせ選定し使用します。

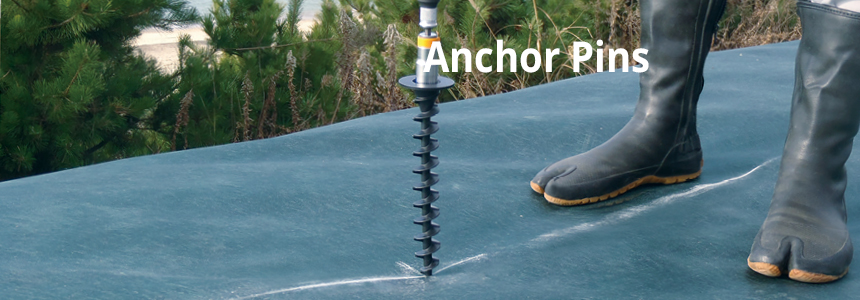

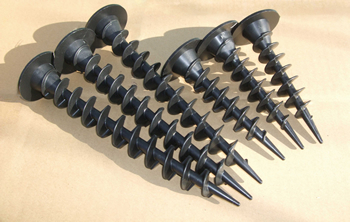

ガンコピン®はプラスチック製の「ねじ込み方式」のシート固定ピンです。引き抜き強度が一番高く、錆びることがないので耐久性にもすぐれています。

防草ワッシャー®はポリエチレン製で、耐久性、柔軟性、衝撃性に優れています。
ピン固定部の保護、固定力向上として、また、ピンホール部を覆い締め付けることにより雑草を抑制し、シートの破断や破れ等を防止することができ、防草シート本来の抑制効果を維持することができます。NETIS登録工法（登録No.TH-080009-VR（旧）設計比較対象技術）です。
防草ワッシャー®には中央部に３つの窪みがあり、それぞれのピンを差込みハンマーで叩き込み固定します。中央の大きい窪みはＬ型止めピン専用で、両サイドの窪みはコ型止めピンの差込み専用です。ピンの仕様により、打ち込み穴が変わります。
８０ｍｍの直径があり、シートを押し付けるため、シートのバタつきを防止し固定力をアップさせます。

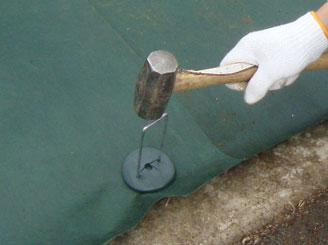

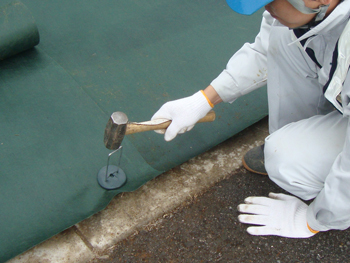

防草ワッシャー®は簡単にハンマーで固定できます。

ピンでしっかり固定できれば、強力な雑草の抑制も可能です。

ガンコピン® 250mm

品番	規格	備考
P-GA250	250mm	砂利下・曝露状況で使用付属品：防草パッチ

ガンコピン® 150mm

品番	規格	備考
P-GA150	150mm	砂利下・曝露状況で使用付属品：防草パッチ

プラピン

品番	規格	備考
EDG-PP	25mm×115mm	砂利下に使用

コ型止めピン 150mm

品番	規格	備考
P-150	φ4mm×40mm×150mm	砂利下・曝露状況で使用

コ型止めピン 200mm

品番	規格	備考
P-200	φ4mm×40mm×200mm	曝露状況で使用

コ型止めピン 300mm

品番	規格	備考
P-300	φ4mm×40mm×300mm	曝露状況で使用

※砕石や小石が混じり合う地盤、転圧のかかった固い地盤などはＬ型止めピンをご使用下さい。

Ｌ型止めピン 300ｍｍ

品番	規格	備考
P-L300	D10×L30mm×H300mm	曝露固い地盤に使用

Ｌ止めピン 500ｍｍ

品番	規格	備考
P-L500	D10×L30mm×H500mm	曝露通常～軟弱な地盤で使用

防草ワッシャーグリーン

品番	規格	備考
WS-GR	φ80mm×H12.5mm×t2mm	Ｌ型止めピン、コ型止めピンに対応曝露、砂利下での雑草抑制

防草ワッシャーブラウン

品番	規格	備考
WS-BR	φ80mm×H12.5mm×t2mm	Ｌ型止めピン、コ型止めピンに対応曝露、砂利下での雑草抑制

防草ワッシャーブラック

品番	規格	備考
WS-BL	φ80mm×H12.5mm×t2mm	Ｌ型止めピン、コ型止めピンに対応曝露、砂利下での雑草抑制

防草パッチ® グリーン　角（つや消しタイプ）

品番	規格	備考
XT-P12G	120mm角片面テープ	ピン固定部の保護

防草パッチ® ブラウン

品番	規格	備考
SWS-P10BR	直径100mm 片面テープ	ピン固定部の保護

防草パッチ® ブラック

品番	規格	備考
SWS-P10BL	直径100mm 片面テープ	ピン固定部の保護

フラットバー（10本入り）

品番	規格	備考
P-FLATBAR-10	長さ1030ｍｍ幅　　 30ｍｍ材質：鉄緑色サビ止めコーティング仕様	端部強力固定

ハードエッジアンカー（21本入り）

品番	規格	備考
P-HEA21	外径10mm 首下60mm 材質：鉄（ジオメット処理）	コンクリート部の固定

GFボンド®

品番	規格	備考
BOND1.2	1.2kg	ザバーン®・プランテックス®の接続部や端部に使用

ボンド専用ガン

品番	規格	備考
GUN-KJ900	1.2kg用	ザバーン®・プランテックス®の接続部や端部に使用

ザバーン®用接続テープ　グリーン（つや消しタイプ）

品番	規格	備考
XT-GR1020N	10cm×20m	ザバーン®の接続部や端部に使用

プランテックス®用接続テープ　ブラウン

品番	規格	備考
PT-BR1020	10cm×20m	プランテックス®の接続部や端部に使用

プランテックス®用接続テープ　ブラック（つや消しタイプ）

品番	規格	備考
PT-BL1020N	10cm×20m	プランテックス®の接続部や端部に使用

コンクリート用ビスセット（200本入）

品番	規格	備考
CT-BW200	ビス4.4×32㎜　　ワッシャーφ27㎜	ザバーン®をコンクリート縁石やアスファルトカーブへ固定する際に使用

※ 一部商品、ブランド名変更の為、表示ラベルが実際と異なる場合がございます。（仕様・物性の変更はありません。）

施工方法

施工方法（コ型止めピン，L型止めピン）

STEP 1	ハンマーで固定
STEP 2	ハンマーで固定
STEP 3	完了防草ワッシャー®は、簡単にハンマーで固定できます。

STEP

ハンマーで固定

STEP

ハンマーで固定

STEP

完了

防草ワッシャー®は、簡単にハンマーで固定できます。

施工方法（ガンコピン®）

STEP 1	シートにスミ付けを行う
STEP 2	ピンをねじ込む
STEP 3	天面がシートとフラットに
STEP 4	防草パッチ®を貼る

STEP

シートにスミ付けを行う

STEP

ピンをねじ込む

STEP

天面がシートとフラットに

STEP

防草パッチ®を貼る

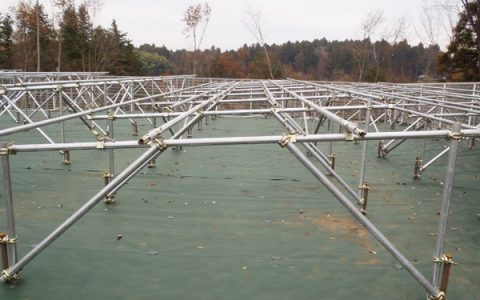

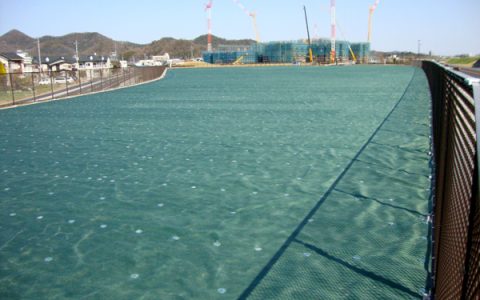

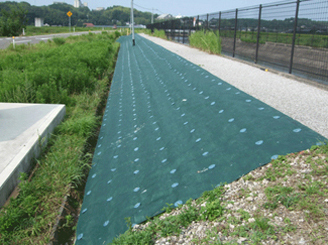

施工事例

FAQ

副資材

ピンは何種類ありますか？: 大きく分けて、プラピン（１種：115mm）、コ型止めピン（３種：150mm/200mm/300mm）、L型止めピン（２種：300mm/500mm）、ガンコピン®（２種：150mm、250mm）の４種類です。
各固定ピンの引抜強度はどのような順番になりますか？: ①ガンコピン®、②Ｌ型止めピン、③コ型止めピンの順番です。プラピンは砂利下か仮止め用です。
素材は何ですか？: プラピン：リサイクルポリプロピレン、コ型止めピン：鉄製（亜鉛メッキ加工）、L型止めピン：鉄製（D10異型鉄筋）、ガンコピン®：リサイクルポリプロピレンです。
ピンは錆びてきませんか？: コ型止めピンは、メッキ処理を施しておりますが多少錆びる恐れがあります。 L型止めピンは、メッキ処理をしていないため、表面が錆びてきます。ガンコピン®とプラピンはプラスチック製なので錆びません。
ピンの長さの選定方法を教えてください。また、使用数量も教えてください。: 〈砂利下施工〉

プラピンまたは、コ型止めピン150ｍｍをおすすめします。但し、土が極端に固い、軟らかいなどの条件では、L型止めピンを使用し固定してください。使用数量：1～2本/㎡

〈曝露平面施工〉

コ型止めピンまたは、ガンコピン®をおすすめします。但し、土が極端に固い、軟らかいなどの条件では、L型止めピンを使用してください。使用数量：3本/㎡

〈曝露法面施工〉

コ型止めピンまたは、ガンコピン®をおすすめします。但し、土が極端に固い、軟らかいなどの条件では、L型止めピンを使用してください。使用数量：5本/㎡

地質環境、現場環境により使用するピンが変わりますので、詳しくは弊社営業担当へお問い合わせください。
ホームセンターの安いピンでも代用できますか？: おすすめしません。シートが風で飛ばされる恐れがあります。
砂利混じりの地盤で固いのですが、どのピンを使用すればいいですか？: L型止めピンをおすすめします。
シートを曝露した状況で施工したいのですが、プラピンでも問題ないでしょうか？: おすすめしません。シートが風で飛ばされる恐れがありますので、ガンコピン®、コ型止めピン、L型止めピンのいずれかで固定してください。
ピンが入らず、シート上に穴が残ってしまいましたが、どうしたらよいですか？: ザバーン®接続テープ、もしくは防草パッチ®で穴をふさいでください。
ハードエッジアンカーは単独で使えますか？: フラットバーとセットで使用してください。下穴をあけ、インパクトドライバーで打ち込みます。

ガンコピン®

施工にはどのような工具を使えばよいですか？: インパクトレンチをお使いください。インパクトレンチは締め付けトルク200N•ｍ以上で有線タイプをおすすめします。
（※インパクトレンチには17ｍｍ六角ソケットをご使用下さい）
非常に固い土壌や石が多い場所でも使用できますか？: その環境にはⅬ型止めピンをお奨めします。
ご使用の際は必ず事前の現場調査にて試し打ちの上選定してください。打ち込み時に固い土壌やガラなどに接触するなど現場の土壌に適していない場合、ピンの破損や六角ボルト部が変形し、ピンの浮きやシート剥離を引き起こします。
　　　　　　　　　　　　　　　　　　　　　
他のピンに比べ、ガンコピン®のメリットは何ですか？: インパクトレンチによる打込みになるので作業性が向上します。
また、ねじ込み式なので引抜強度があり、錆びることがないため耐久性にも優れます。

防草ワッシャー®

素材は何ですか？: ポリエチレン製です。
耐用年数はどれくらいですか？: 目安として10年以上です。
何色がありますか？: グリーン、ブラウン、ブラックの３色です。
どのような効果がありますか？: ピン穴周りの雑草を抑制し、風等の影響によるシートのバタツキを抑えます。
ピンのみの施工で防草ワッシャー®を使用しなくてもいいですか？: おすすめしません。ピン穴から雑草が生えてきてしまいます。
防草ワッシャー®と防草パッチ®は一緒に使うものですか？: 併用はせずに、どちらか一方で結構です。
ピンの上を防草パッチ®で接着した場合と、どのような違いがありますか？: 防草パッチ®で施工した場合は、粘着層が劣化して定期的に補修作業が必要となり、トータルコストで割高になります。防草ワッシャー®は施工後の劣化が少ないため補修作業が軽減されます。
砂利下施工でも防草ワッシャー®を使用した方がよいですか？: スギナやチガヤが生息する現場で使用される場合は防草ワッシャー®をご使用ください。
L型止めピンで固定したいのですが、防草ワッシャー®は使えますか？: はい。ご使用できます。
ピン穴用の窪みはどれくらいの大きさですか？: コ型止めピン用に直径約4ｍｍの窪みが２箇所、L型止めピン用に直径約8ｍｍの窪みが真ん中に一箇所あります。
