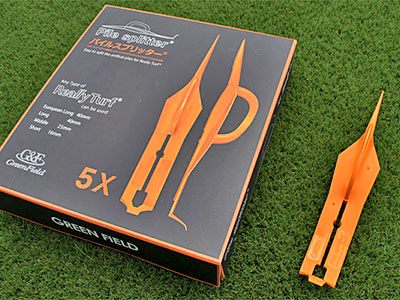

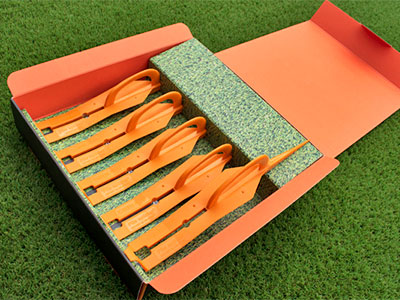

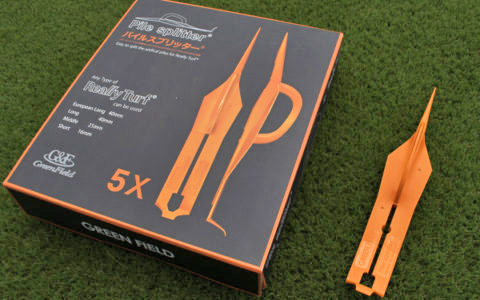

パイルスプリッター®で、人工芝の施工を綺麗･スピーディーに！

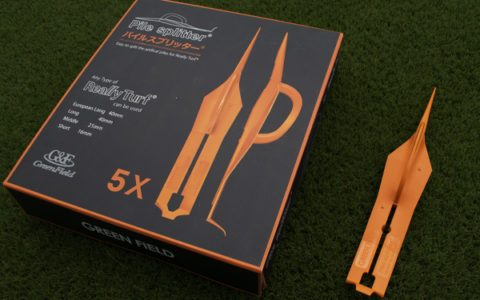

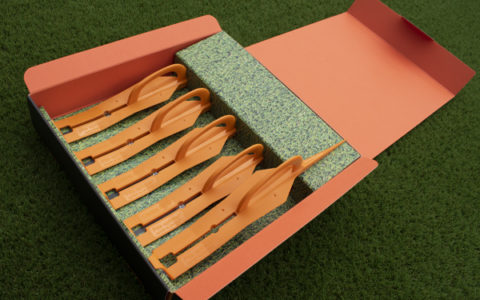

パイルスプリッター®は、人工芝のパイルかき分け器具です
人工芝をピンで固定する際、パイルとパイルの間を簡単に掻き分けてくれるので、パイルを挟まずに基盤シートへピンを打ち込むことができ、綺麗且つ、スピーディーな施工を実現しました。
施工の際の注意点
人工芝のパイルは、基盤シートに並列に縫いつけられています。
ピンを使って施工する際は、 パイルとパイルの間に打ち込んでいきます。
（写真はわかりやすいようにパイルをカットしております。）
ピンがパイルを挟まずに綺麗に打ち込まれています。
ピンがパイルを挟んで打ち込まれています。
仕上がり後の表面にくぼみができ、景観を損ないます。また、ピンが外れやすくなったり、足を引っかけたりする可能性もあり危険です。
施工方法
ピンは状況に合わせ、下記どちらか一方をご使用ください。
【専用ピン】土への施工方法
※ショート（16㎜）タイプの表面には専用ピンを打たないでください。
【コンクリート用ビス】コンクリート・アスファルトへの施工
※予めハンマードリルで下穴を開けてください。
パイルスプリッター®／土への施工
|
施工手順 1 |
パイルとパイルの間に先端を差し込み、押し進めます。
|
|---|---|
|
施工手順 2 |
パイルをかき分けたら、ピンを打つ位置で止めます。
|
|
施工手順 3 |
【土への施工】横長の穴にピンを刺します。
|
|
施工手順 4 |

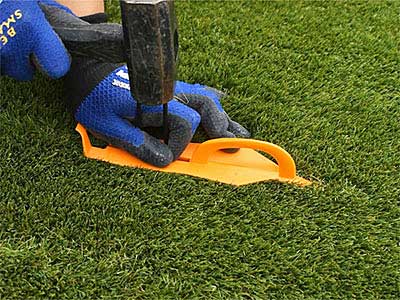

ハンマーでピンの頭が隠れるくらいまで打ち込んだら、次のピンを打つ位置へ進めます。
|
パイルスプリッター®／コンクリート・アスファルトへの施工
|
施工手順 1 |
パイルとパイルの間に先端を差し込み、押し進めます。
|
|---|---|
|
施工手順 2 |
パイルをかき分けたら、ピンを打つ位置で止めます。
|
|
施工手順 3 |
中央の丸い穴からハンマードリルを差し込み、下穴をあけます。
注意事項 ＜下穴＞ドリル径：3.4～3.5mm 深さ：42mm以上 |
|
施工手順 4 |
ビスをインパクトドライバーで打ち込んだら、次のピンを打つ位置へ進めます。
|

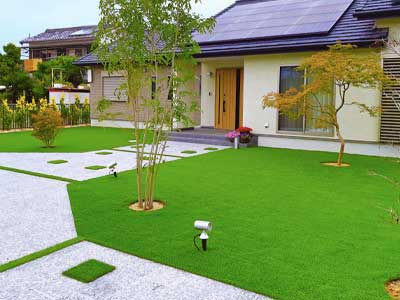

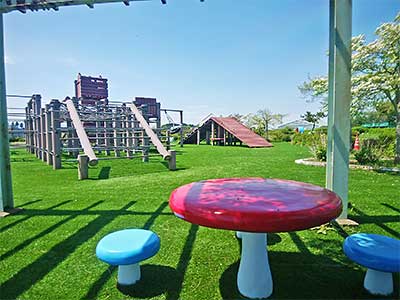

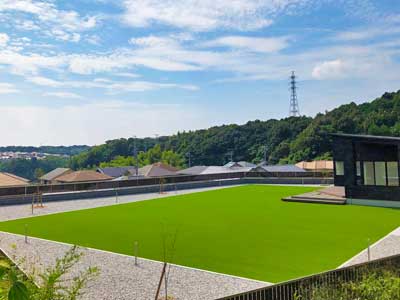

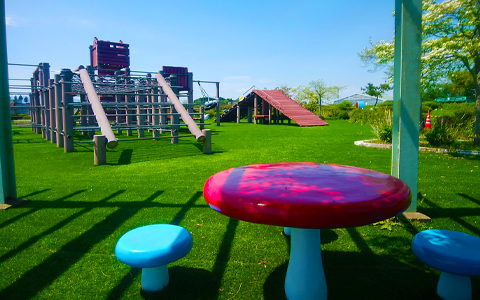

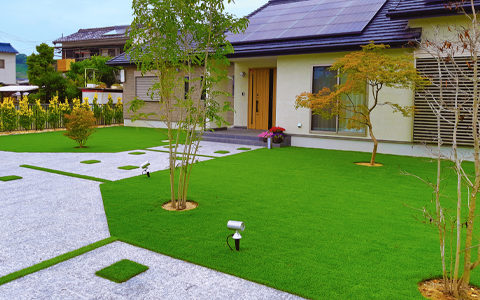

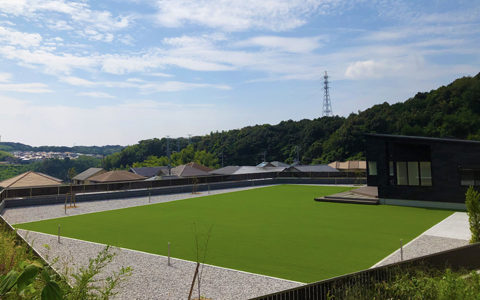

施工事例
